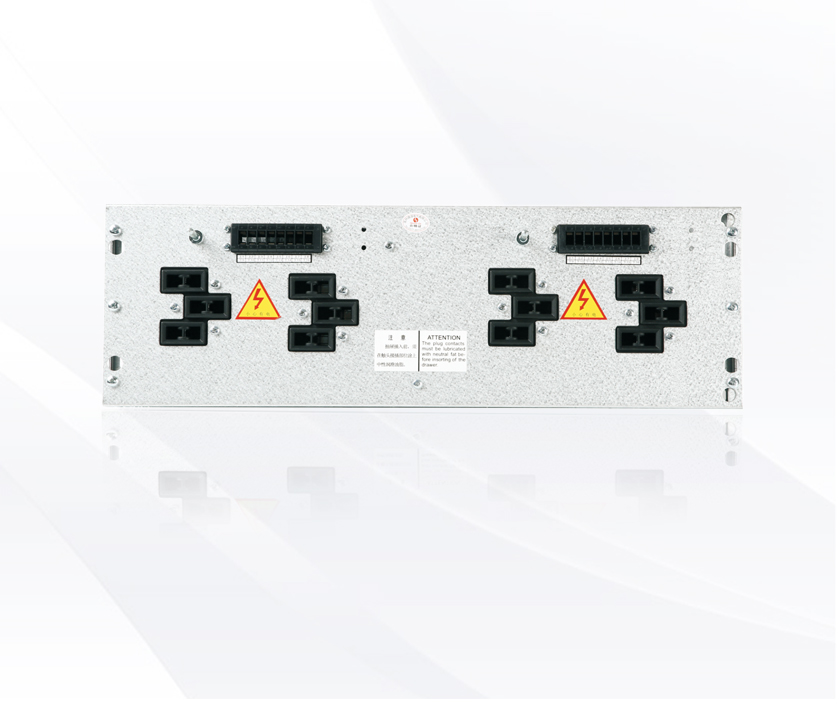

DXFZ-1型后出線薄型電路分配轉接器
- 產品型號： DXFZ-1
- 產品名稱：后出線薄型電路分配轉接器
- 產品類型：電路分配轉接器(轉接單元)
- 額定電流：主回路進線至250A（分路出線至125A）
- 包裝規格：套
- 面價：無
- 品牌：德源電氣
- 系列：經濟型低壓配電柜附件
更多產品描述
■主要電氣參數
額定工作電壓：主回路400V:輔助回路：交流200V(直流100V） 額定絕緣電壓： 690V
工頻耐受電壓： 2500V/min
額定電流：主回路進線至250A （分路出線至125A）:輔助回路10A
■產品優點
•主電路電氣連接異型銅母線，單個抽屜額定電流最大達到125A ;
•轉接器厚度為45mm,増加了抽屜深度；
•抽屜二次線最多可至24點；
•更換二次可與三位置機構實現三位置功能；
•抽屜側板板分兩種：塑料側板和金屬側板；兩種形式的抽屜能完全互換；
•采用多層布線，異型母線排列在具有通風槽的座體內，提高了轉接器的散熱效果。

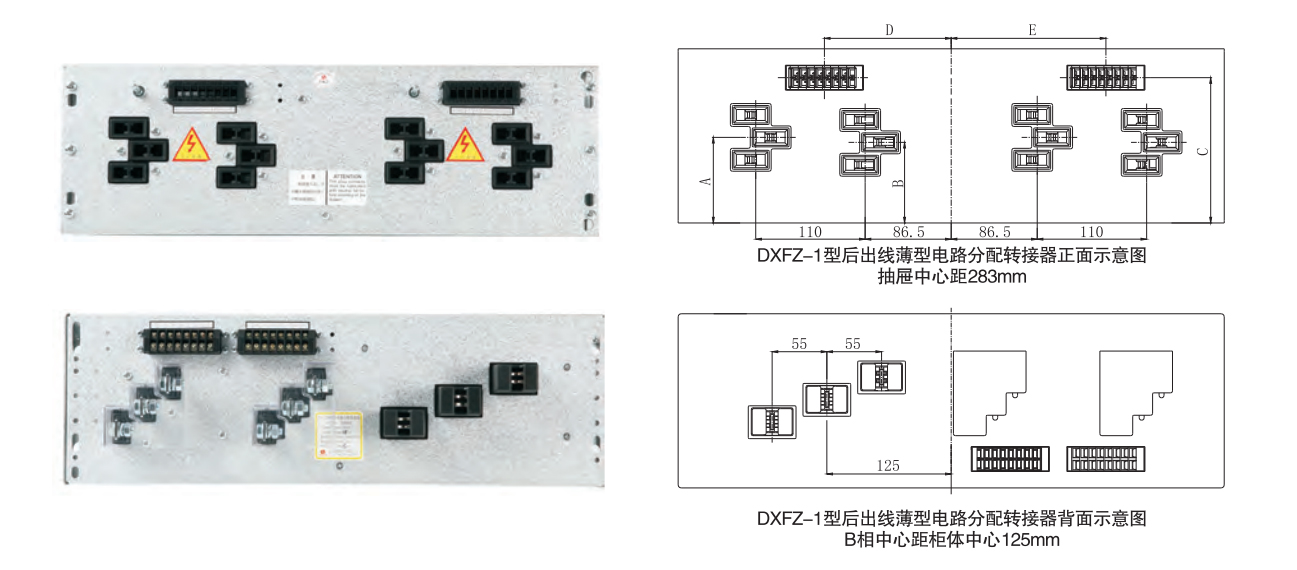

■ DXFZ-1型125A后出線示意圖

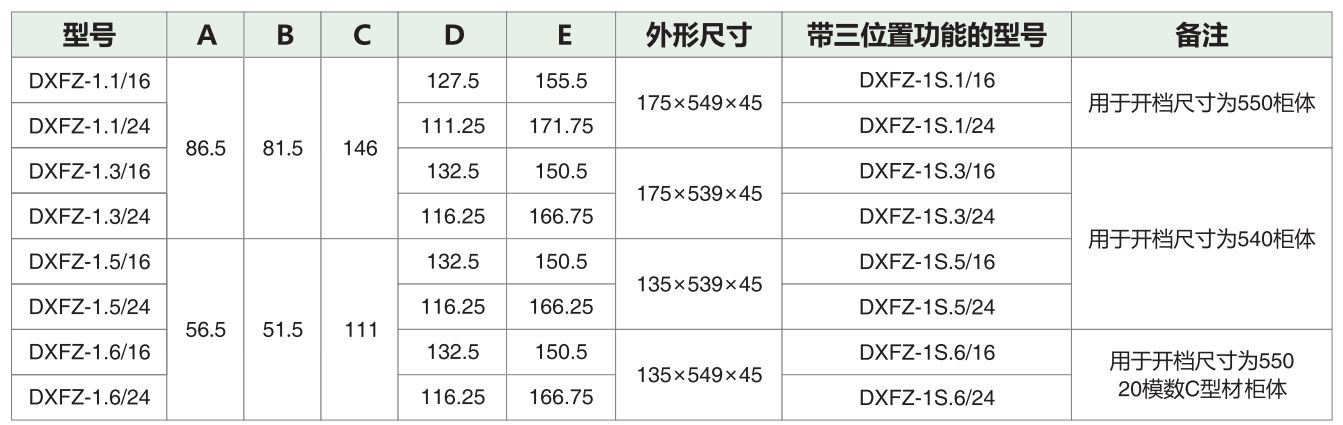

■ DXFZ-1型125A后出線型號列表
