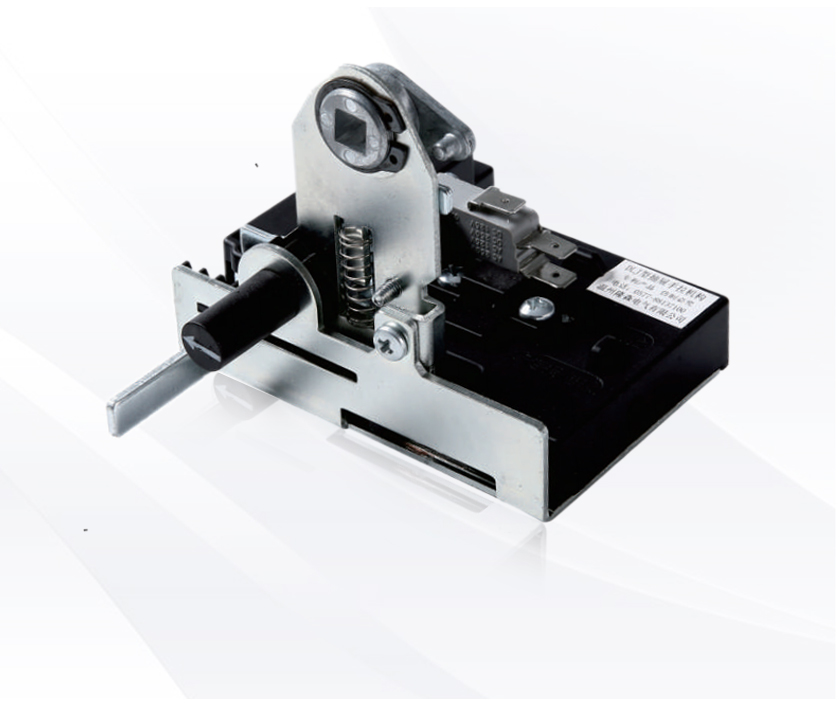

DLJ1.1T H75-6手拉小抽屜操作機構
- 產品型號：DLJ1.1T
- 產品名稱：手拉機構
- 產品類型：抽屜操作機構
- 面價：無
- 品牌：德源電氣
- 系列：新型低壓通用柜附件
更多產品描述
功能及操作簡介
1、 該機構為手拉推進式操作機構，操作簡單方便，鎖定可靠。
2、 機構具有三位置顯示、鎖定、聯鎖等功能。手柄高度H =75
3、 機構聯鎖簡單減少開關跳閘時操作桿的阻力，使開關跳閘后 面板上的手柄旋轉力不減少能轉到Trip位置。
4、 試驗位置到連接位置行程為24mn%
5、 機構可實現在試驗位置和連接位置同時提供1組1開1閉轉換 開關，常規只在試驗位置1組1開1閉。
6、 機構可在解鎖按鈕處增加1開1閉轉換開關實現機械電氣互鎖。
工作位置說明
1、 分離位置：箭頭指示"分離〃區域，此位置抽屜可以離開柜體。按住解鎖按鈕可以推進抽屜到試驗、連接位置。
2、 試驗位置：箭頭指示"試驗〃區域，此位置抽屜二次回路接通，按住解鎖按鈕可以推進抽屜到連接位置或抽出到分離位置。
3、 連接位置：箭頭指示"連接"區域，此位置抽屜一二次回路接通，主開關合閘后機構鎖定，抽屜鎖定不能進出，手柄分閘后機構 解鎖，按住解鎖按鈕可以抽出抽屜到分離或試驗位置。

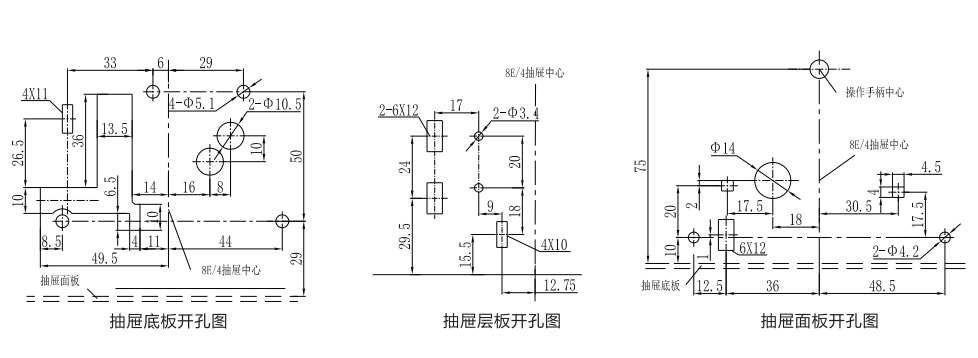

安裝尺寸圖

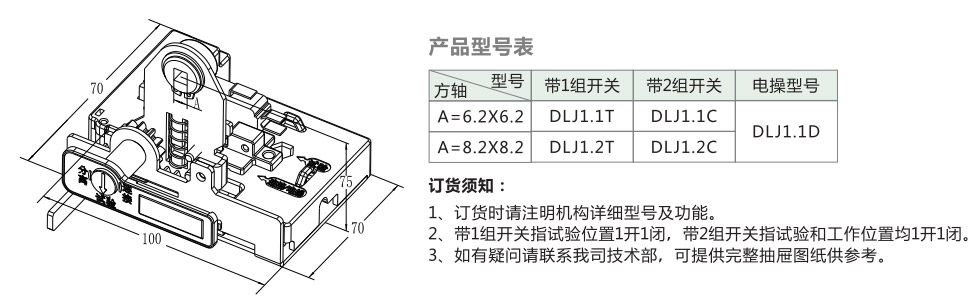

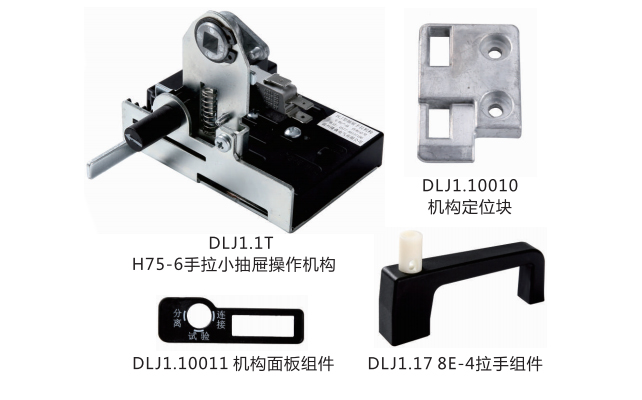

產品外型及型號
