功能及操作簡介

1、 該機構為手搖推進式操作機構，操作簡單方便，鎖定可靠，適用于操作電流大的抽屜單元。

2、 機構具有三位置顯示、鎖定、聯鎖等功能。手柄高度H=67、82、119；方軸規格8X8、10X10。

3、 機構聯鎖簡單能減少開關跳閘時操作桿的阻力，使開關跳閘后面板上的手柄旋轉力不減少能轉到Trip位置。

4、 試驗位置到連接位置行程為24mm。增加限位導軌提髙抽屜精度并減少機構安裝板變形帶來的插拔困難。

5、 機構可實現在試驗位置和連接位置同時提供1組1開1閉轉換開關，常規只在試驗位置1組1開1閉。

6、 機構可在解鎖按鈕處增加1開1閉轉換開關實現機械電氣互鎖。

工作位罝說明

1、 分離位置：箭頭指示H分離"區域，此位置抽屜可以離開柜體。按住解鎖按鈕可以推進抽屜到試驗、連接位置。

2、 試驗位置：箭頭指示"試驗"區域，此位置抽屜二次回路接通，按住解鎖按鈕可以推進抽屜到連接位置或抽出到分離位置。

3、 連接位置：箭頭指示"連接"區域，此位置抽屜一二次回路接通，主開關合閘后機構鎖定，抽屜鎖定不能進出，手柄分閘

后機構解鎖，按住解鎖按鈕可以抽出抽屜到分離或試驗位置。

機構操作說明

1、 分離位置-試驗位置：按住解鎖按鈕（或不按）可以推進抽屜到試驗位置；按住解鎖按鈕可以將抽屜從試驗位置拉出到分離位置。

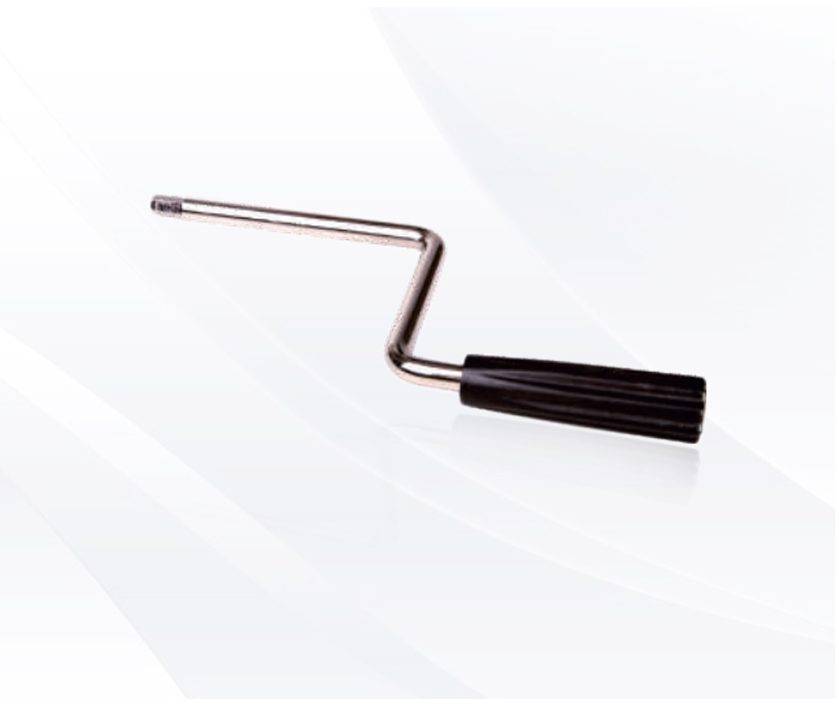

2、 試驗位置-連接位置：按住解鎖按鈕，順時針搖動搖把推進抽屜到連接位置；反之按住解鎖按鈕，逆時針搖動搖把把抽屜從連接位置搖到試驗位置。

3、 注：搖進部件只是作為抽屜試驗位置到工作位置插件受力時抽屜推進的助力機構。也只在這2個位置切換時使用。

產品外形及型號
