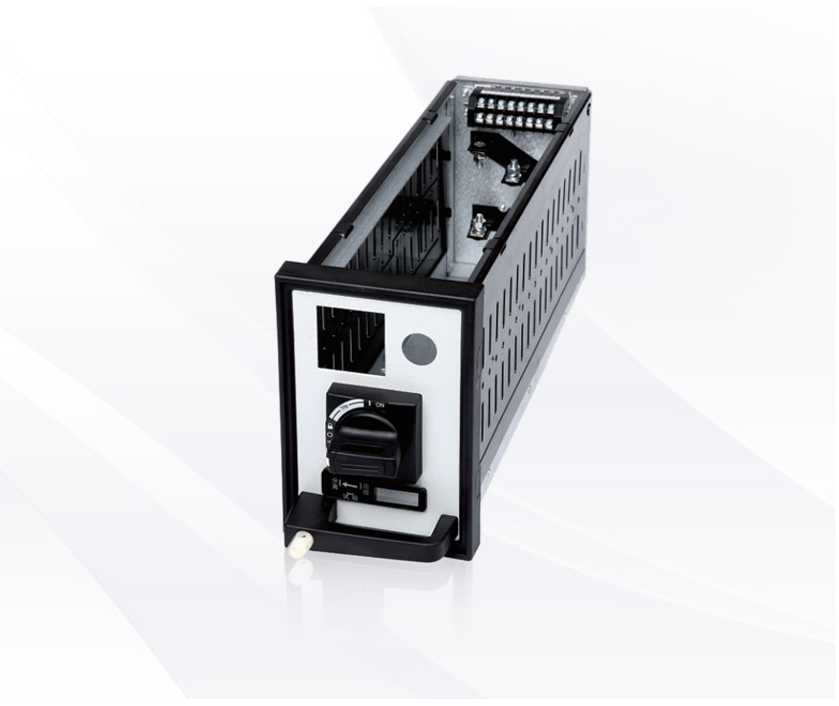

DLC1-1型手拉8E/4單元抽屜
- 產品型號：DLC1-1型
- 產品名稱：手拉8E/4單元抽屜
- 產品類型：8E/4抽屜
- 抽屜電流： 63A，二次16線
- 面 價：無
- 品 牌：德源電氣
- 系 列：新型低壓通用柜附件
更多產品描述
功能及操作簡介
1、 該機構抽屜為手拉推進操作方式，操作簡單方便，鎖定可靠。抽屜髙度H=200。
2、 機構具有三位置顯示、鎖定、聯鎖等功能。手柄高度H = 75。
3、 抽屜為后出線結構，抽屜電流： 63A,二次16線。
4、 試驗位置到連接位置行程為24mm。試驗位置：一次斷開，二次 連接。連接位置：一次二次連接。
5、 機構可實現在試驗位置和連接位置同時提供1組1開1閉轉換 開關，常規只在試驗位置1組1開1閉。
6、 抽屜位置指示通過旋轉箭頭指示對應位置區域來指示。
7、 抽屜可以在按住左拉手上的解鎖按鈕推進抽屜到連接位置分合閘手柄合閘后機構 鎖桿透過抽屜底板，鎖定層隔板上的定位塊，同時解鎖按鈕被鎖定抽屜無法進出， 手柄分閘后解鎖，抽屜可按解鎖按鈕抽出。

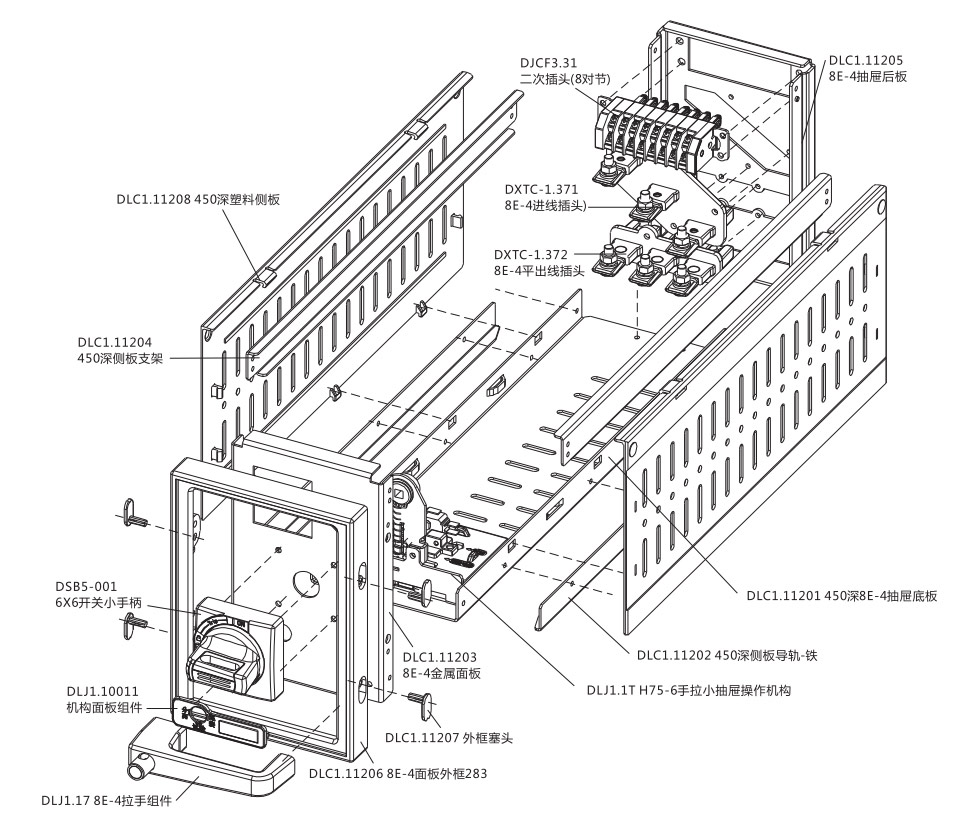

抽屜結構示意圖
