功能及操作簡介

1、 該抽屜為側出線方案可采用手拉推進或手搖推進操作方式 抽屜髙度H = 150、200、300、400、600。

2、 機構具有三位置顯示、鎖定、聯鎖等功能。手柄高度67、82、119三種,

3、 抽屜為后出線結構，抽屜電流：125A、250A、400A、630A。

4、 試驗位置到連接位置行程為24mm.試驗位置：一次斷開，二次 連接。連接位置：_次二次連接。

5、 機構^實現在試驗位置和連接位i同時提供1組1開1閉轉換 開關，常規只在試驗位置1組1開1閉。

6、 抽屜位置指示通過旋轉箭頭指示對應位置區域。

7、 抽屜可以在按住左拉手上的解鎖按鈕推進抽屜到連接位置，分合閘手柄合閘后機構鎖桿透過抽屜底板鎖定層隔板上的定位 塊，同時解鎖按鈕被鎖定抽屜無法進出，手柄分閘后解鎖，抽屜可按解鎖按鈕抽出。

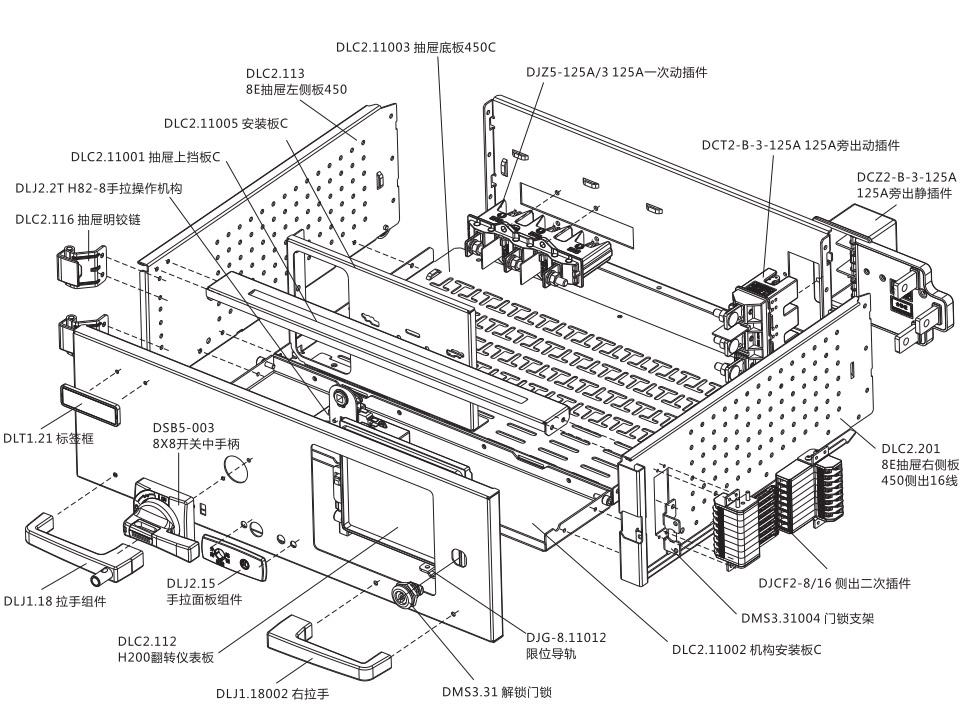

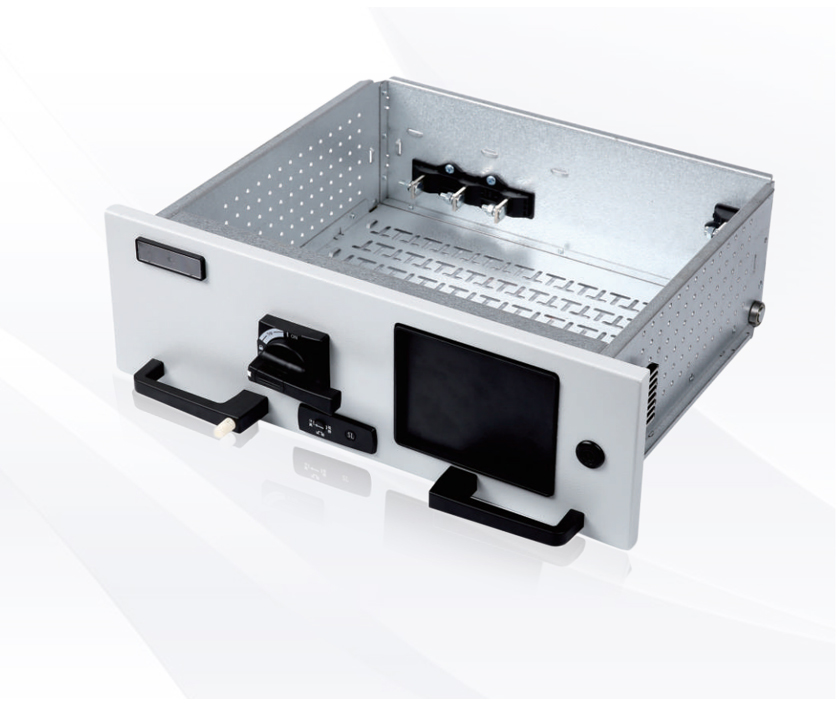

抽屜結構示意圖
