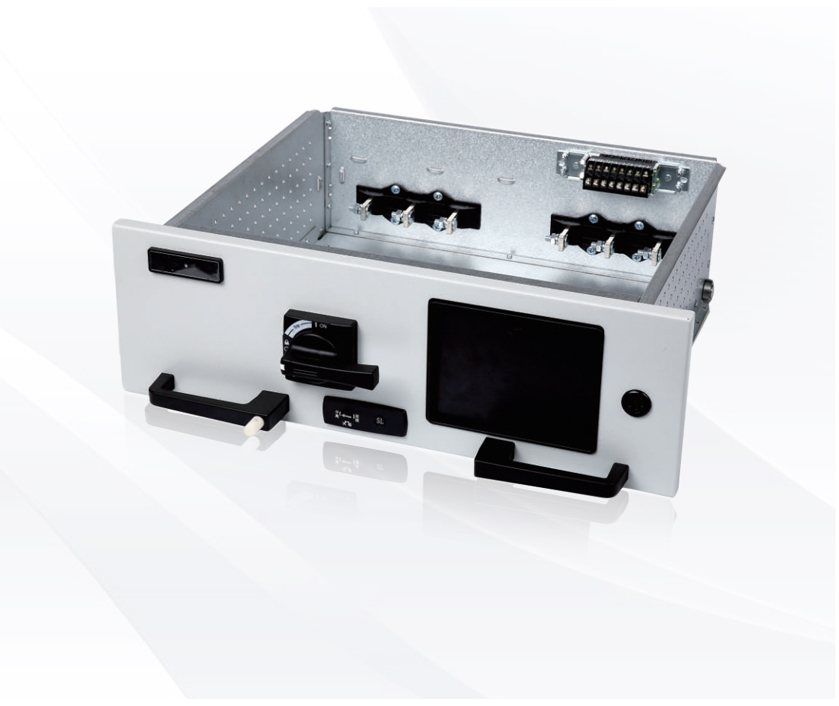

DLC3型手搖單元抽屜
- 產品型號:DLC3型
- 產品名稱:手搖單元抽屜
- 產品類型:單元抽屜
- 抽屜電流:125A、250A、400A、630A
- 面 價:無
- 品 牌:德源電氣
- 系 列:新型低壓通用柜附件
更多產品描述
功能及操作簡介
1、 該機構抽屜為手搖推進操作方式,操作簡單方便,操作力小,鎖定可靠。 抽屜髙度H = 150、200、300、400、600。
2、 機構具有三位置顯示、鎖定、聯鎖等功能。手柄高度67、82、119三種。
3、 抽屜為后出線結構,抽屜電流:125A、250A、400A、630A。
4、 試驗位置到連接位置行程為24mm.試驗位置:一次斷開,二次 連接。連接位置:_次二次連接。
5、 機構^實現在試驗位置和連接位i同時提供1組1開1閉轉換 開關,常規只在實驗位置1組1開1閉。
6、 抽屜位置指示通過旋轉箭頭指示對應位置區域來指示。
7、 抽屜從分離位置到試驗位置插件無接插力,抽屜可以直接推到 試驗位置,從試驗位置到工作位置需要按住左拉手上的解鎖按鈕 同時順時針搖進抽屜到連接位置,分合閘手柄合閘后機構鎖桿鎖定抽屜 同時鎖定搖把孔,抽屜無法進出。手柄分閘后抽屜解鎖,按住解鎖按鈕可 用搖把逆時針搖出抽屜。

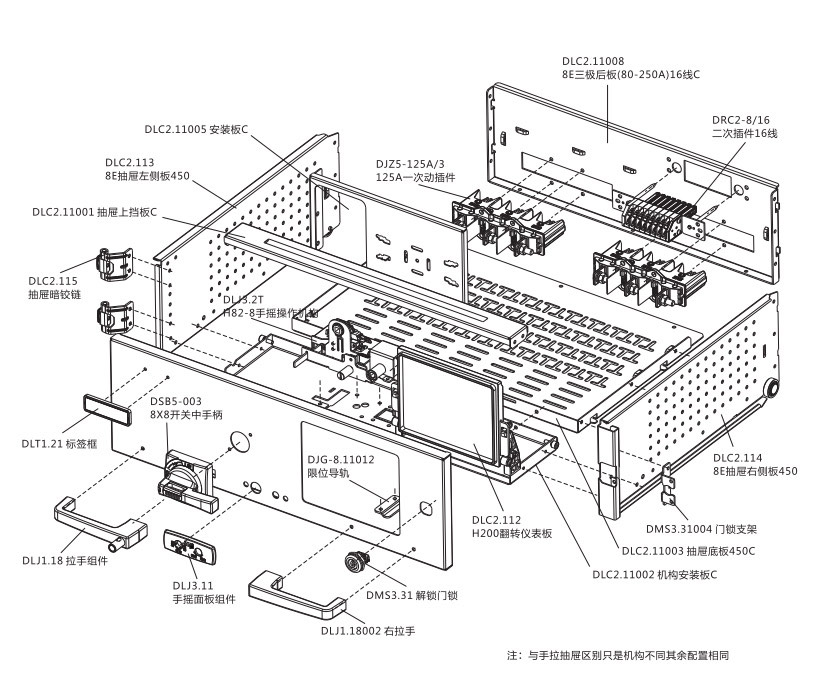

抽屜結構示意圖
